Prizmatix社製LED光源

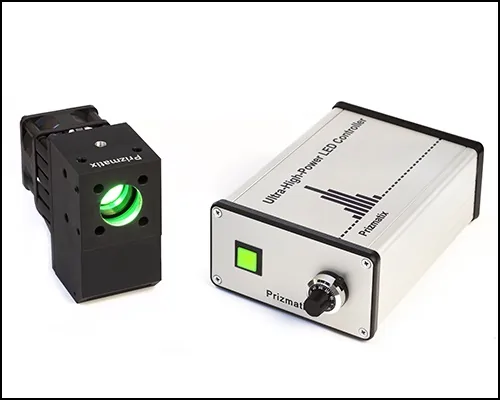

UHP-Tシリーズ（ウルトラハイパワーLED光源）
シングルチップ高出力（Wクラス）、白色タイプ、各種単色波長タイプあり。用途に応じ豊富なアクセサリ類によるカスタマイズが可能。外部制御機構あり。空冷。
製品概要
特長

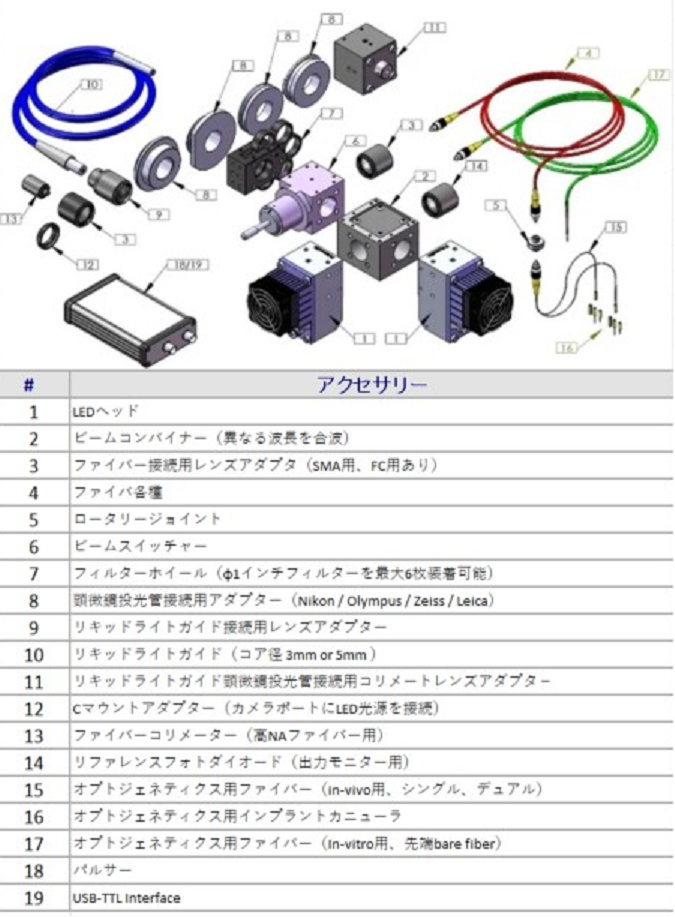

シングルチップ高出力、各種用途に応じたカスタマイズが可能です。

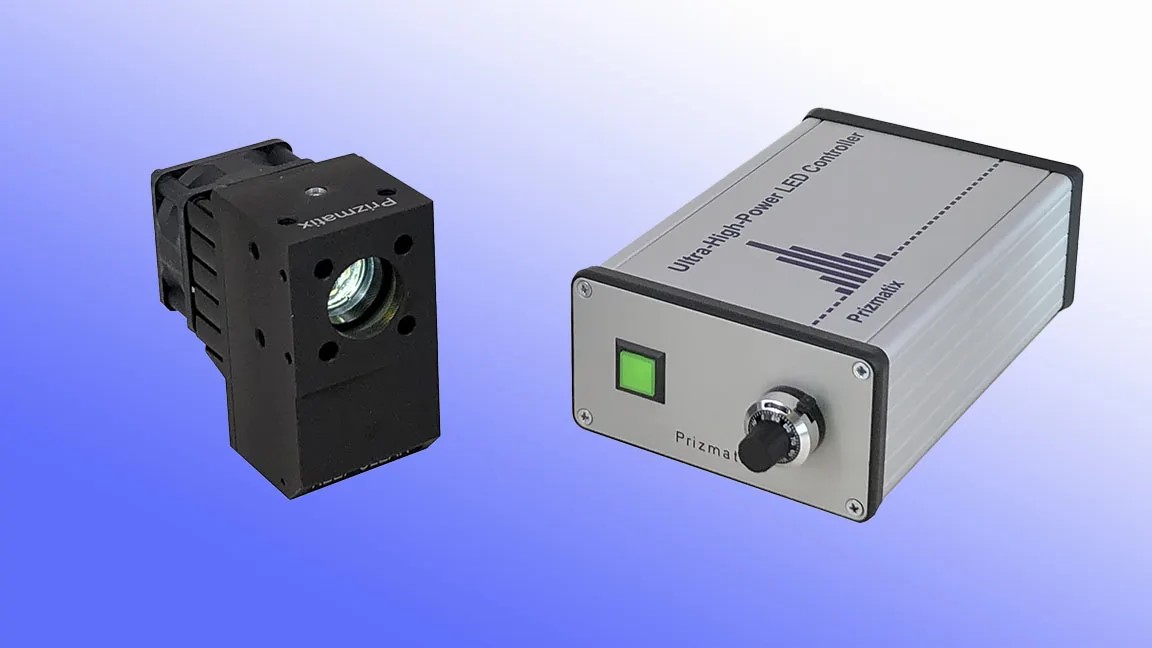

空間照射
コリメートされたLEDヘッドには、微調整可能な非球面レンズコリメータを内蔵。蛍光顕微鏡の励起光として落射ポートへの直接接続や、マイクロプレート上への均一照明など、様々な直接照明に適した構成でのご使用が可能です。ラインナップもUV～近赤外域の各種波長および色温度別の白色タイプなど豊富にご用意しております。

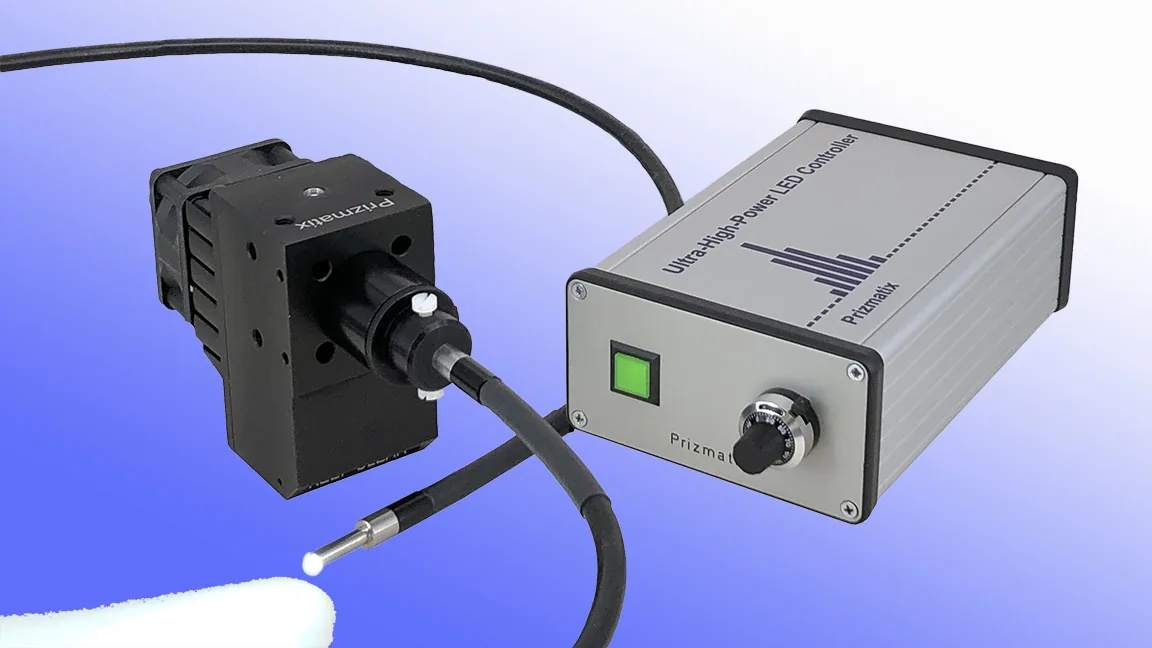

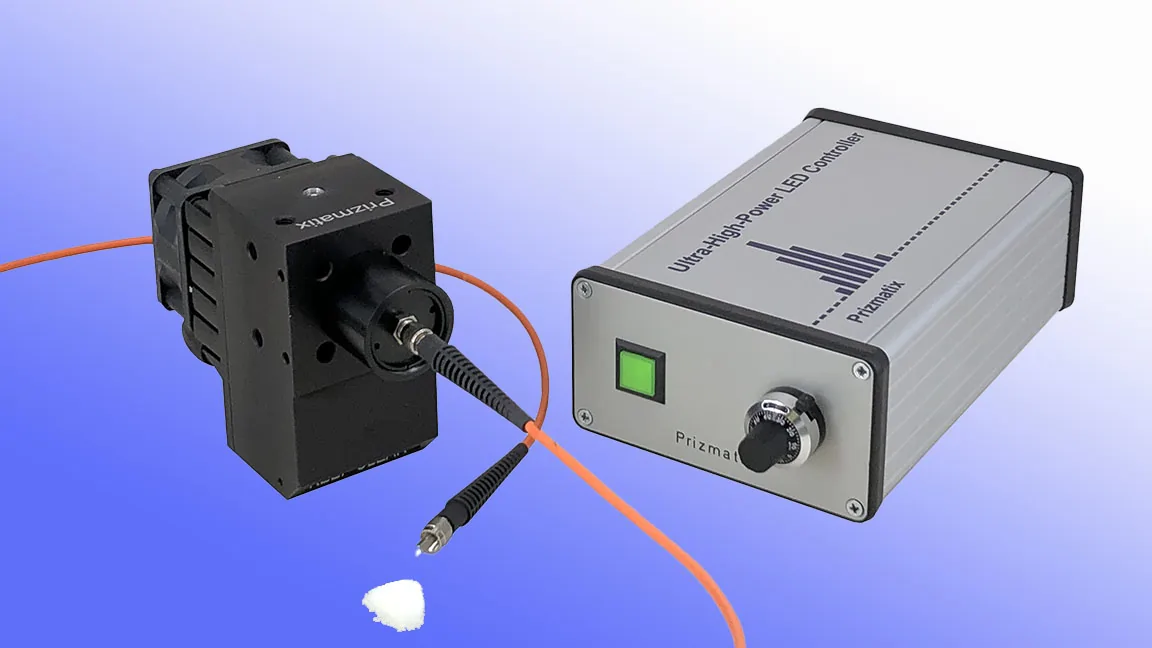

リキッドライトガイド（LLG）照射・各種ファイバー照射
専用のレンズアダプターにより、コア径φ3mm、φ5mmのリキッドライトガイドや、各種ファイバーからの照射が可能です。ファイバーはNAの大きいPOFを推奨しております。
RFI/EMI最小化LEDヘッド
LEDヘッドは、電磁波による干渉・障害・ノイズを最小化しています。
（オプション）
光学的ノイズを低減したLEDヘッドをご用意することも可能です。

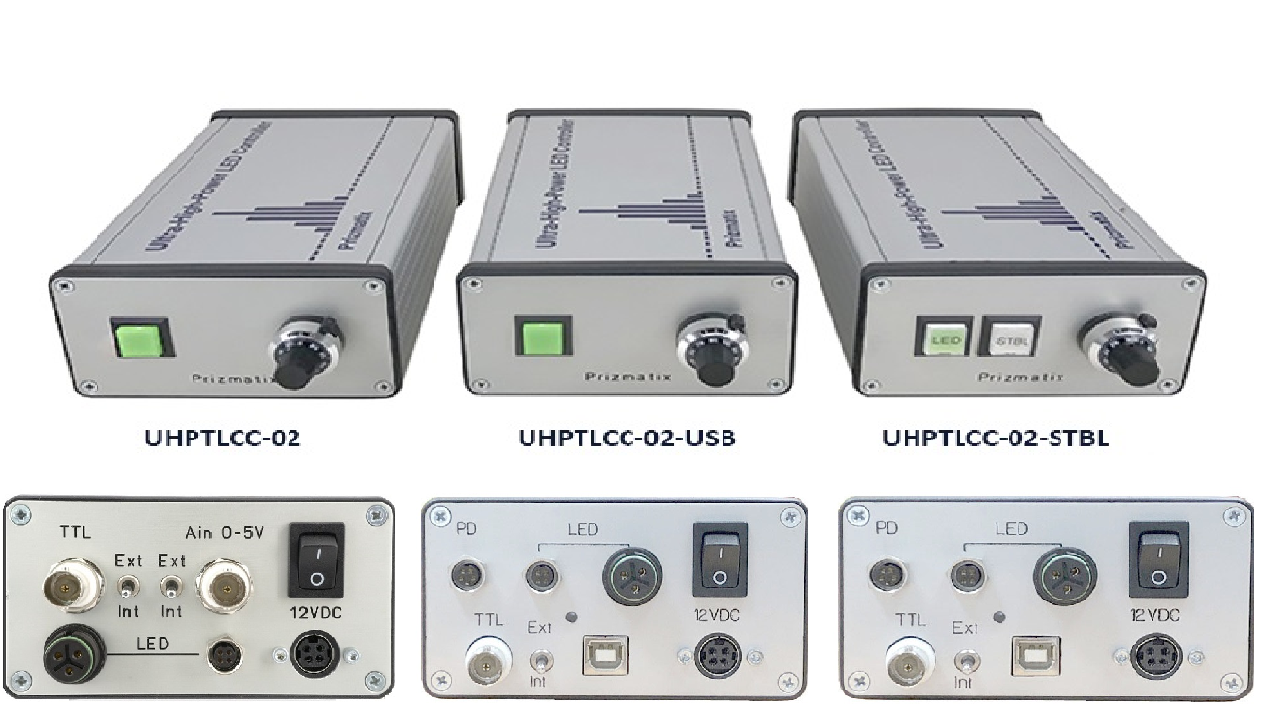

電源コントローラー
CW, TTL input, Analog input (D/A 0-5V dc)機構付き。外部制御が可能です。
（オプション）
Windows-PCソフトからのUSB制御が可能です。USB制御は、MicroManager、LabView、Matlab、およびハイパーターミナルコマンドを送信できるその他のソフトウェアと互換性があります。Windows制御ソフトウェアは製品に付属します。またLEDヘッドをPD付とすることでUSB制御とLED電力の安定化を備えた電源コントローラーもございます。
冷却
LEDヘッドに搭載されたファンにより自動空冷されます。
（オプション）
ファンによる振動を回避するオプションとして、LEDヘッドへ1.2M長のホースにて空冷することも可能です。
波長合波・分波
（オプション）
専用のビームコンバイナーやビームスイッチャーにより、複数波長を組み合わせた任意の多波長LED光源が構成できます。
主な用途
様々なご用途に応じたシリーズのラインナップがございます。
電気生理、蛍光顕微鏡、光刺激等
UHP-T-EP、UHP-TｰSRを推奨。シングルチップでの直接照射により単位面積あたりの輝度/出力UPが期待できます。

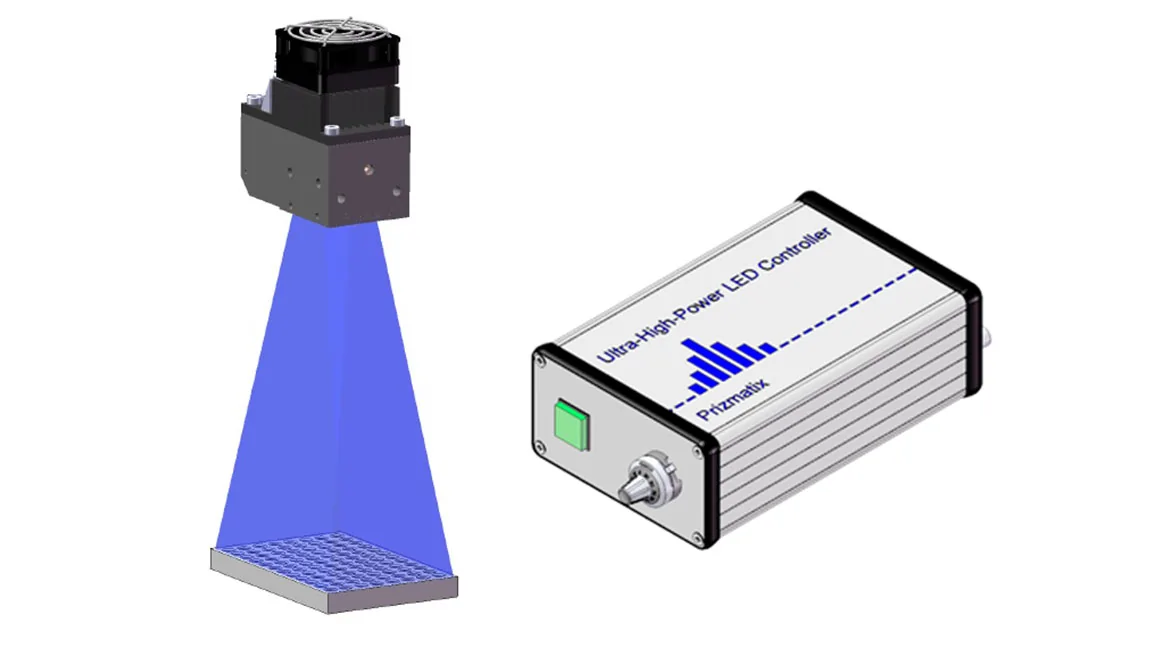

マイクロプレート

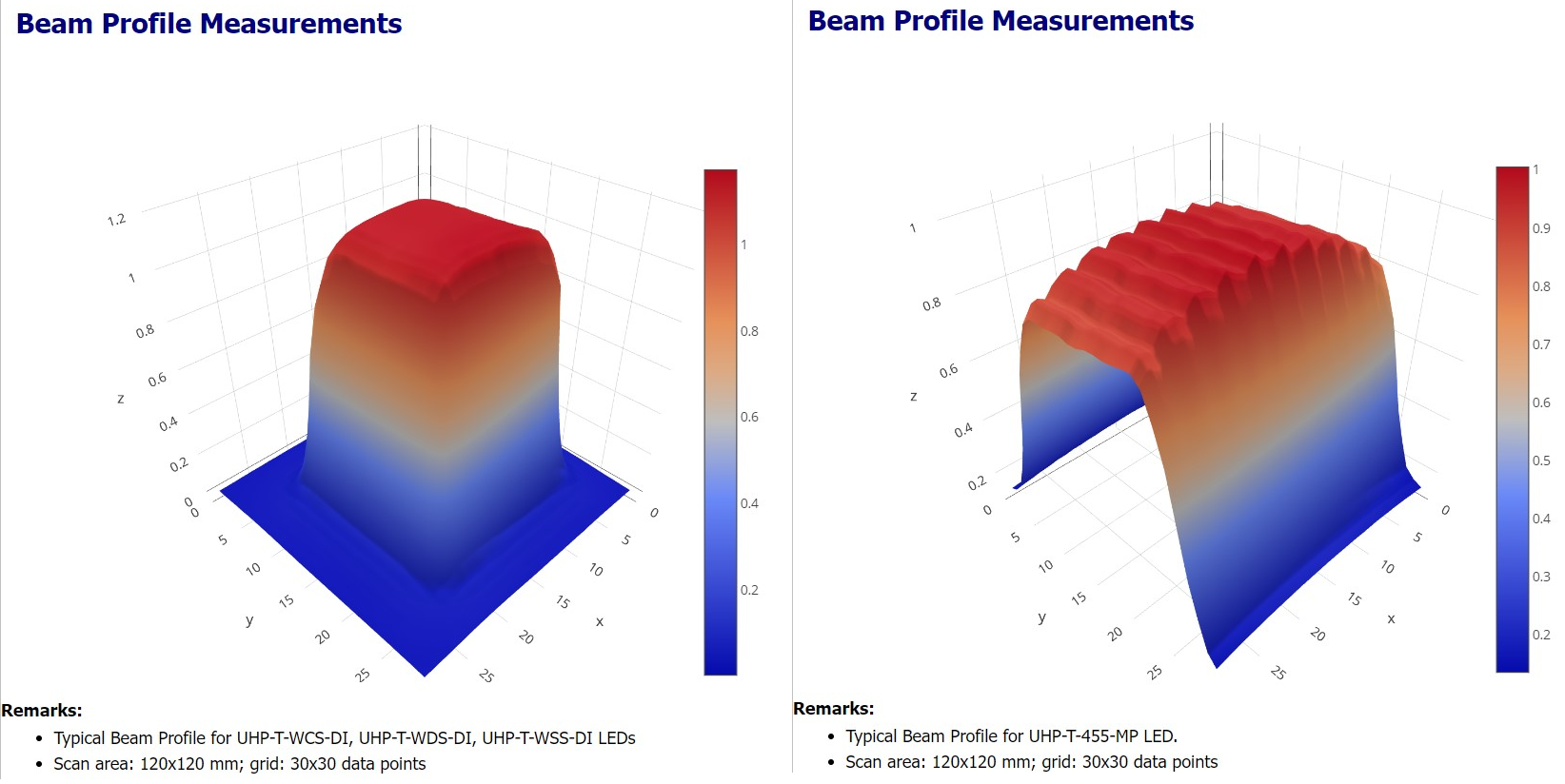

UHP-T-MPを推奨。長方形のチップからコリメートされたLED光により、ウェルプレート上へ均一に直接照明することができます。
均一照明
UHP-T-DIを推奨。モノリシックLEDと非球面コリメ－タにより、高出力な均一照明が可能です。
その他、高出力LED光源の選択肢（LEDアレイタイプ）
UHP-T-LAシリーズは、LEDアレイによる照明です。他のシリーズにおいてシングルチップで実現できない波長をラインナップしています。高出力の為、ライトガイドなどを使用した均一化照明としてのご使用も期待できます。
NMR
UHP-TシリーズのシングルチップLED光源は、ファイバーへのカップリングに最適です。金属のコネクター無しで照射側端面を研磨）したBareファイバーとカップリングすることでNMR用としてご使用いただけます。（出力や波長、ご予算によりFCシリーズもお薦めです。）
便利ツール

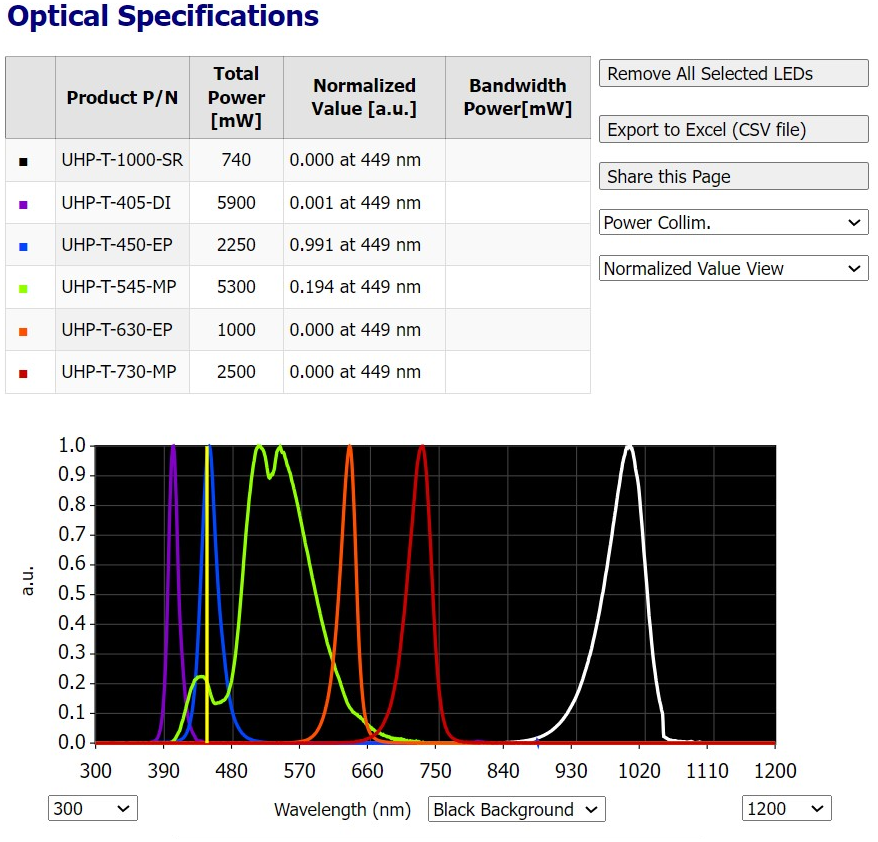

波長合波シミュレーター”SPECTRA VIEWER”
ご希望のLEDとダイクロイックミラーの選択により、複数波長のLEDを合波した場合の光学スペクトルシミュレーションが可能です。
2波長合波（Dual LED System、Dual LED with Microscope System）
Dual LED System
シミュレーションはこちら Spectra Viewer Dual LED System
Dual LED with Microscope System
シミュレーションはこちら Spectra Viewer Dual LED with Microscope System
3～5波長合波（Triple LED System、Quad LED System）
Triple LED System
シミュレーションはこちら Spectra Viewer Triple LED System
Quad LED System
シミュレーションはこちら Spectra Viewer Quad LED System
5 LED System A
シミュレーションはこちら Spectra Viewer 5 LED System A
5 LED System B
シミュレーションはこちら Spectra Viewer 5 LED System B
シミュレーションはこちら Spectra Viewer 7 LED System
動画
波長合波シミュレーター SPECTRA VIEWER
SPECTRA VIEWERの使用方法
多波長モジュール化
簡単に複数のLEDを合波しモジュール化
