ビームスプリッター
入射される光を透過光と反射光に分ける光学素子です。光量や波長、偏光によって透過光と反射光に分離されます。
光量で分けるポルカドットビームスプリッター、波長で分けるダイクロイックビームスプリッター、偏光で分ける偏光ビームスプリッターのラインナップございます。特注対応も可能です。お気軽にお問い合わせください。
光量で分ける
ポルカドットビームスプリッター
一定間隔・一定量のアルミニウム膜が水玉模様（Polka-Dotとは水玉模様の意）のようにコーティングされていて、その膜厚差に違いを持たせることで光量分割比が決定されるというユニークなビームスプリッターです。波長範囲は250 nm～2000 nm仕様と400 nm～2000 nm仕様の2種類をご用意。光量分割比は8種類をご用意しております。
波長で分ける

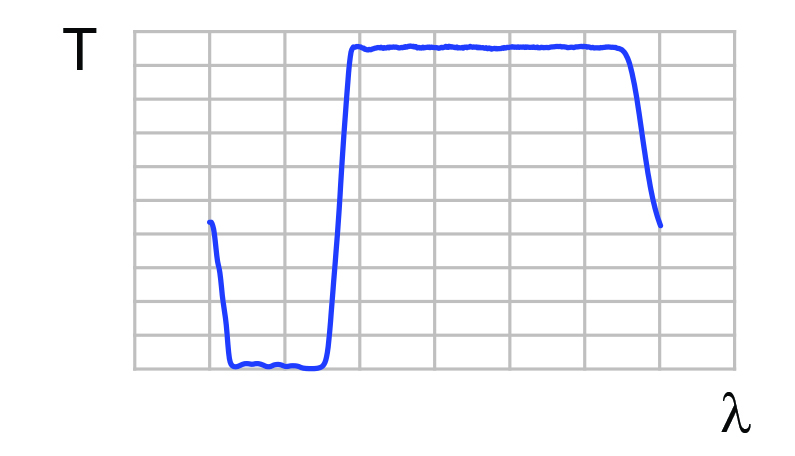

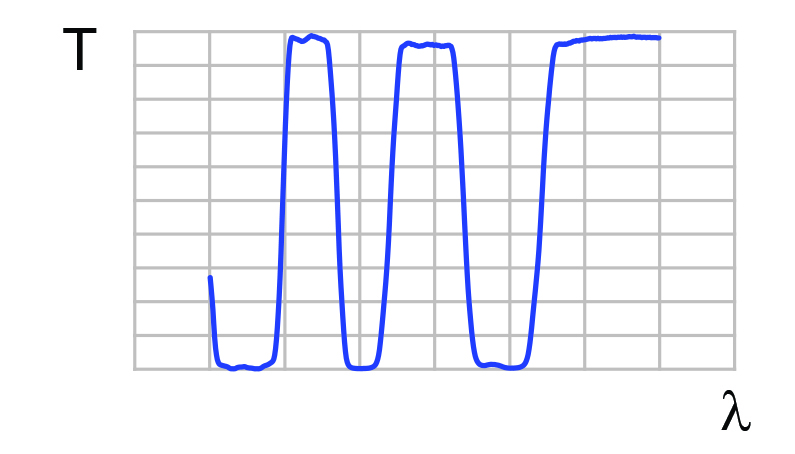

ダイクロイックビームスプリッター
Semrock製のダイクロイックビームスプリッターで、標準品ラインナップが豊富にございます。特注サイズでのご提供も可能です。
光学特性で選ぶ
反射波面精度で選ぶ
＜ 0.2 λ P-V RWE @ 632.8 nm 基板厚 3t mm
（主な用途：超解像イメージング / TIRF / 超解像イメージスプリット） ＜ 0.33 λ P-V RWE @ 632.8 nm 基板厚 1t mm or 3t mm
（主な用途：マルチフォトン顕微鏡 / 超解像イメージング / TIRF） ＜ 1 λ P-V RWE @ 632.8 nm 基板厚 1t mm
（主な用途：超解像イメージング / TIRF） ＜ 2 λ P-V RWE @ 632.8 nm 基板厚 1t mm
（主な用途：イメージスプリッティング） ＜ 2.5 λ P-V RWE @ 632.8 nm 基板厚 1t mm
（主な用途：マルチフォトン顕微鏡） ＜ 6 λ P-V RWE @ 632.8 nm 基板厚 1t mm
（主な用途：共焦点蛍光顕微鏡 / レーザー光合分波 / ラマンイメージング） ＞ 6 λ P-V RWE @ 632.8 nm 基板厚 1t mm
（主な用途：広視野蛍光顕微鏡など）
（主な用途：超解像イメージング / TIRF / 超解像イメージスプリット） ＜ 0.33 λ P-V RWE @ 632.8 nm 基板厚 1t mm or 3t mm
（主な用途：マルチフォトン顕微鏡 / 超解像イメージング / TIRF） ＜ 1 λ P-V RWE @ 632.8 nm 基板厚 1t mm
（主な用途：超解像イメージング / TIRF） ＜ 2 λ P-V RWE @ 632.8 nm 基板厚 1t mm
（主な用途：イメージスプリッティング） ＜ 2.5 λ P-V RWE @ 632.8 nm 基板厚 1t mm
（主な用途：マルチフォトン顕微鏡） ＜ 6 λ P-V RWE @ 632.8 nm 基板厚 1t mm
（主な用途：共焦点蛍光顕微鏡 / レーザー光合分波 / ラマンイメージング） ＞ 6 λ P-V RWE @ 632.8 nm 基板厚 1t mm
（主な用途：広視野蛍光顕微鏡など）
偏光で分ける
偏光プリズム
「高い消光比」と「広い対応波長帯域」が特長です。使用するレーザー出力、波長帯域によってご選択ください。
