Prizmatix社製LED光源

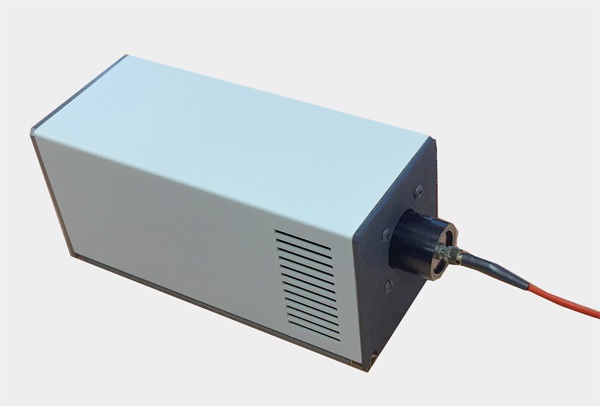

HB-FC-White　高輝度ファイバー出射白色光源

  1. HOME
  2. 製品情報
  3. 光学ユニット
  4. 光源
  5. Prizmatix社製LED光源
  6. HB-FC-White　高輝度ファイバー出射白色光源

ファイバー出射専用のシングルチップ高輝度白色光源。より微小なエリアへの高輝度照明が可能。高速パルスオプションあり（TTL入力最大1usecパルス、200nsec Rise/Fall time）。

型番一覧はこちら

製品概要
仕様
カタログ・関連資料

製品概要

特長

ファイバー出射専用のシングルチップ高輝度白色光源です。コア径φ50umのマルチモードファイバーからご使用可能。より微小なエリアへの高輝度白色照明ができます。

ファイバー端出力

コア径1000um、NA=0.63、長さ1M： 400 mW
コア径600um、NA=0.5、長さ1M： 180 mW
コア径400um、NA=0.22、長さ1M： 25 mW
コア径50um、NA=0.2、長さ1M： 0.3 mW

高NAファイバー

High NA Optical Fibers (POF):
　Core: 200um / 250um /500um / 1000um / 1500um
　NA: 0.5 or NA: 0.63
　Length: 0.2m - 2m
　Connectors: SMA or FC

レンズアダプター類

（オプション）
　ファイバー用のコリメートレンズ、フォーカスレンズ各種もご用意しております。ご用途に応じてご案内いたします。

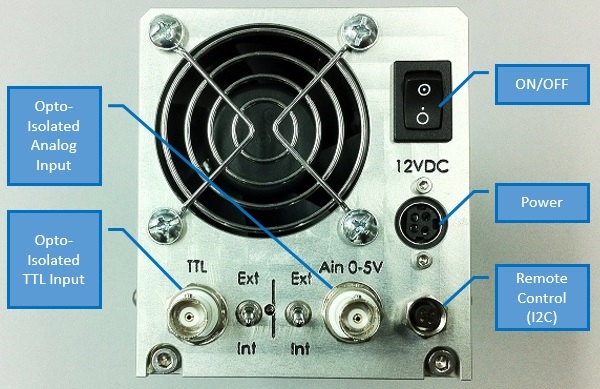

TTL制御

外部TTL、Analog input制御が可能です。

USB、RS232制御

Windowsから、USBやRS-232経由にて制御することが可能です。
（オプション）
WindowsからuManager、LabVIEW、LabWindows/CVI、C++、C#、MATLAB、Python等 での制御をご希望の場合、オプションにて機構追加とコードのご案内をいたします。

有線出力コントローラー

（オプション）
　手動で光量調整可能な優先タイプのコントローラーがございます。

HB-FC-White　高輝度ファイバー出射白色光源の特長画像大1

主な用途

各種ファイバー照射のアプリケーションとしてご活用ください。

微小エリアへの高輝度照明

ファイバー照射用コリメータレンズ

（オプション）
　専用のコリメータレンズをご用意しております。

動画

HB-FC-White

動作事例、特長説明、コリメートレンズ使用例

仕様

一般仕様

仕様詳細を見る

高NAファイバー用コリメーター仕様

仕様詳細を見る
