Prizmatix社製LED光源

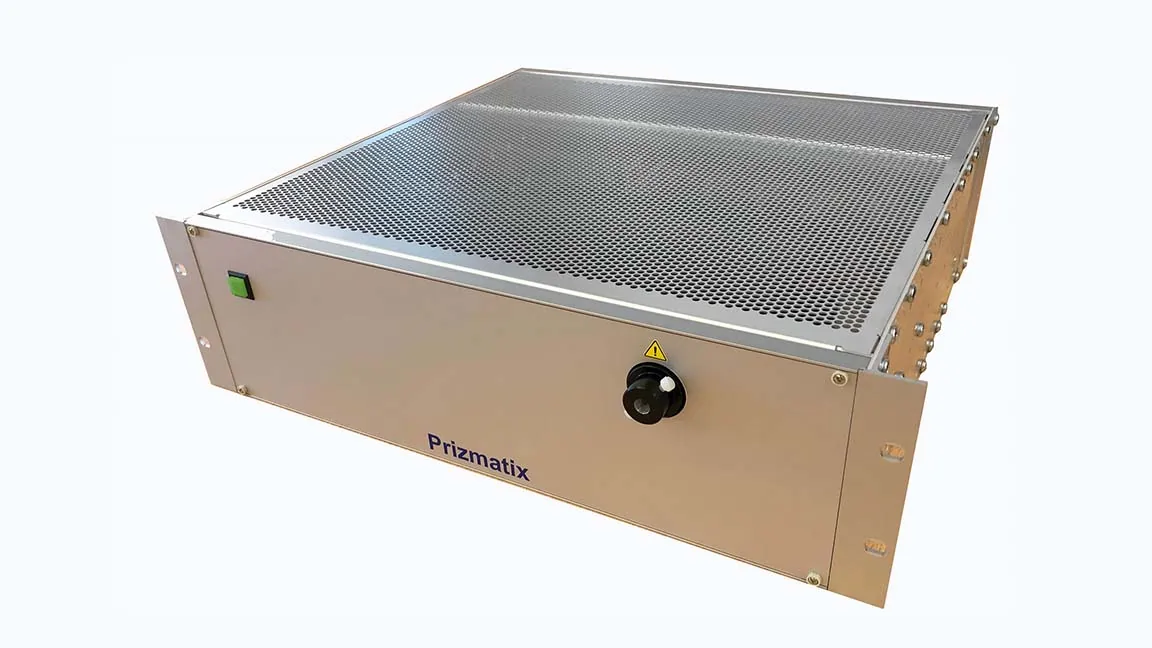

Combi-LED 多波長同軸ファイバー出射シリーズ
多波長ファイバー出射のカスタムLED光源。最大9波長までを搭載し、一つの出射ポートからすべての波長を照射可能。ファイバーはマルチモードファイバー、バンドルファイバー、リキッドライトガイドなどを選択し、それぞれに適切なLEDチップをご提案可能。内蔵のマイクロコントローラーにより、USB接続によるシステム制御可能。TTL,Analog入力も可能。
製品概要
特長
異なる波長のLEDを最大９波長まで選択し搭載可能です。LEDは全シリーズから選択可能、ファイバーはマルチモードファイバーやリキッドライトガイドから選択可能です。また、専用のソフトウェア ”Multi-LED-Control" により、WindowsまたはMacから制御することも可能です。uManager、LabVIEW、LabWindows/CVI、C++、C#、MATLAB、Python等 のコードもご要望に応じて入手可能です。オプションでTTL、Analog入力端子も搭載可能です。

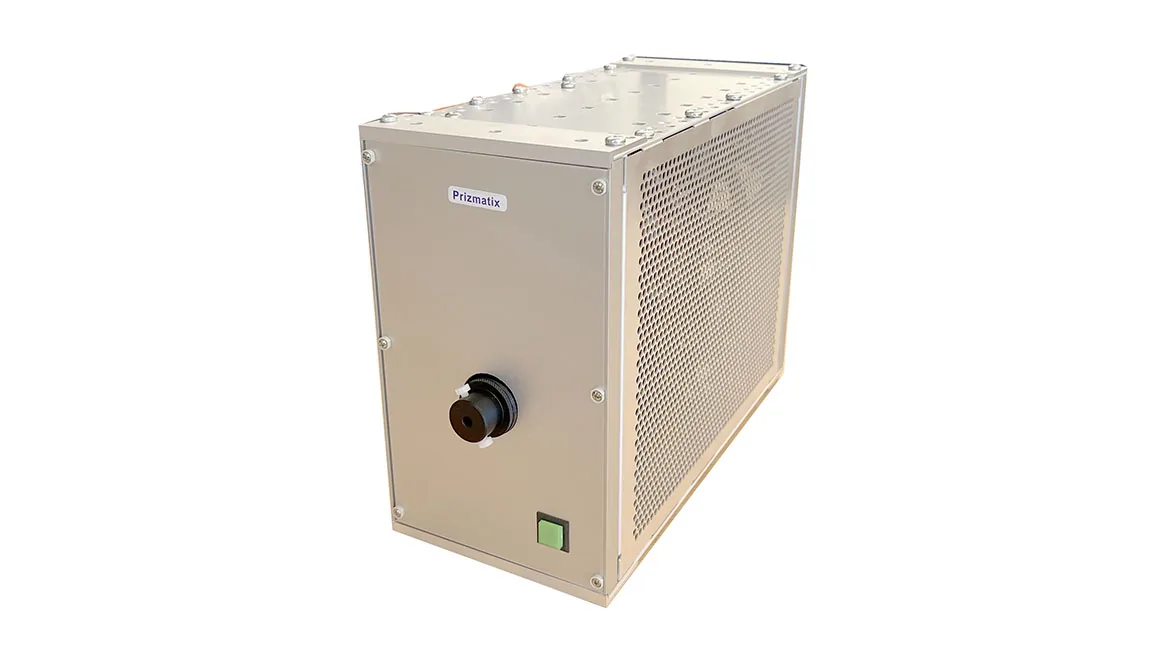

多波長１BOXタイプ
任意の異なるLEDを最大９波長まで搭載可能です。
ファイバー
High NA Optical Fibers (POF):
Core: 200um / 250um /500um / 1000um / 1500um
NA: 0.5 or NA: 0.63
Length: 0.2m - 2m
Connectors: SMA or FC
リキッドライトガイド
Core: 2mm / 3mm / 5mm
NA: 0.6
Length: 1.5m
※その他ご希望仕様がございましたらご相談ください。
レンズアダプター類
（オプション）
ファイバー用のコリメートレンズ、フォーカスレンズ、リキッドライトガイド用のコリメータレンズ各種もご用意しております。ご用途に応じてご案内いたします。

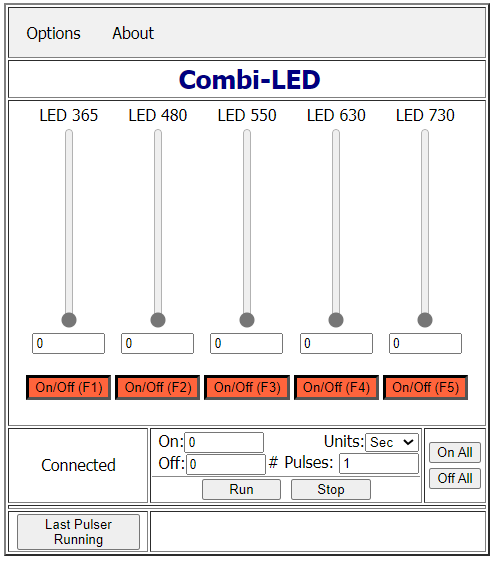

専用ソフトウェア ”Multi-LED-Control"
WindowsまたはMacから、USBやRS-232経由にて制御することが可能です。
（オプション）
WindowsからuManager、LabVIEW、LabWindows/CVI、C++、C#、MATLAB、Python等 での制御をご希望の場合、オプションにて機構追加とコードのご案内をいたします。

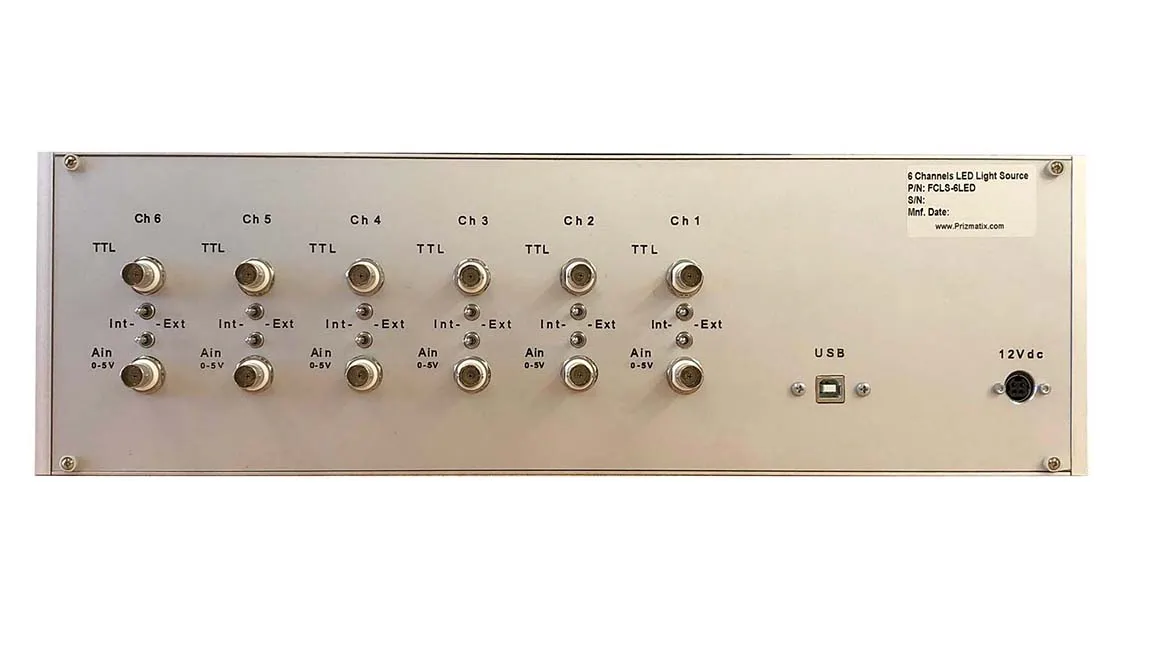

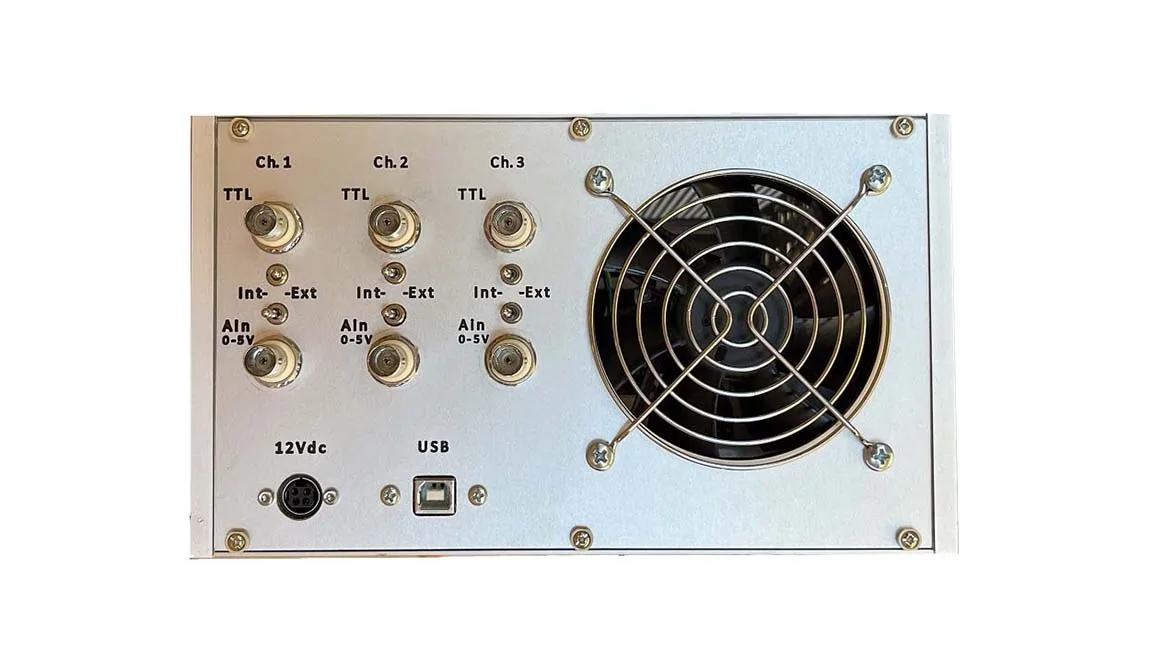

TTL, Analog外部制御
（オプション）
各波長ごとに外部制御機構としてIsolated TTL, Analog Inputの対応が可能です。
主な用途
各種ファイバー照射のアプリケーションとしてご活用ください。
分光実験、光化学、NMR、小スポット照明、UV硬化など
豊富な波長ラインナップからお選びいただけます。
ファイバー照射用コリメータレンズ
（オプション）
専用のコリメータレンズをご用意しております。
便利ツール

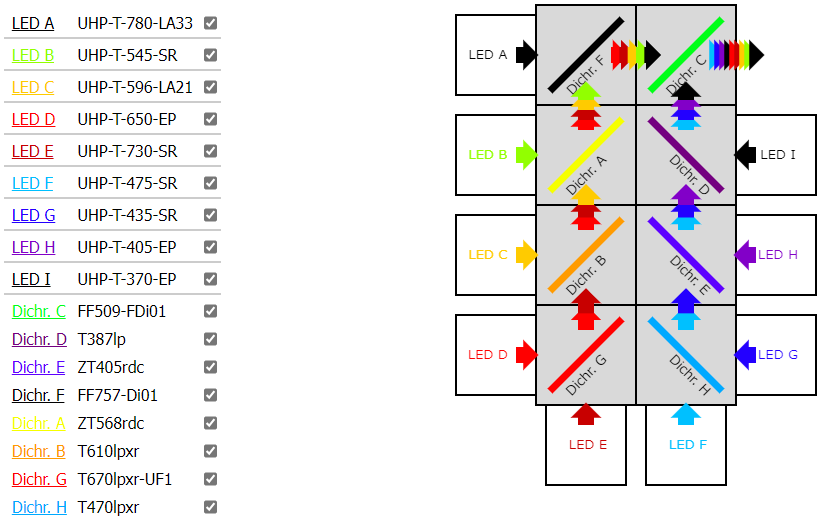

波長合波シミュレーター”SPECTRA VIEWER”
ご希望のLEDとダイクロイックミラーの選択により、複数波長のLEDを合波した場合の光学スペクトルシミュレーションが可能です。

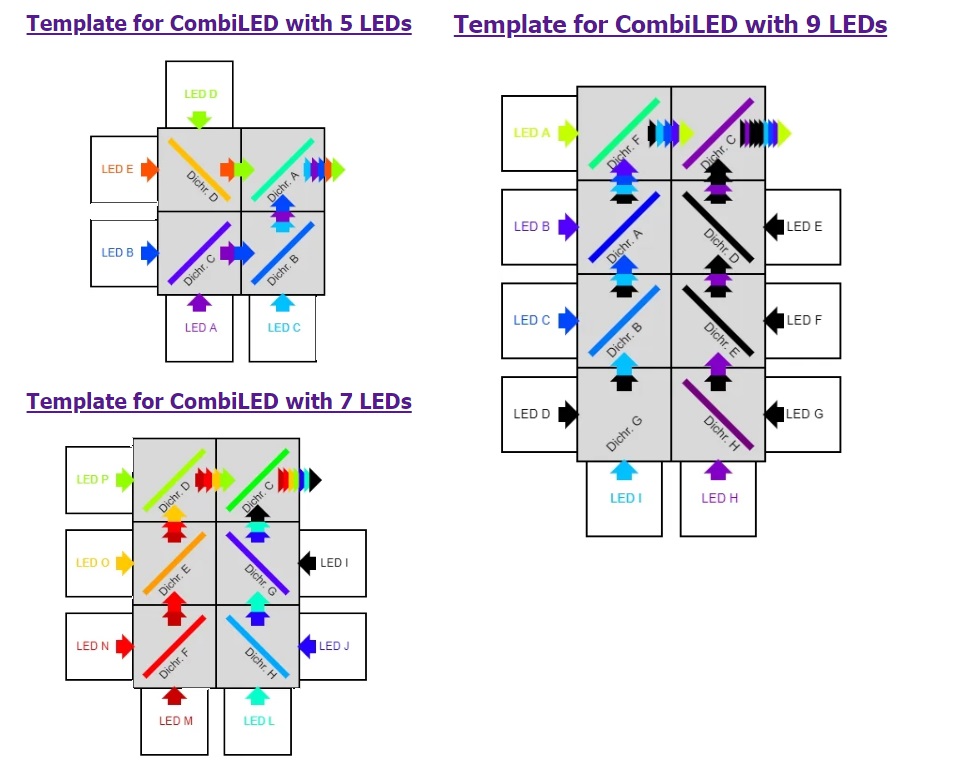

3～7波長合波（Triple LED System、Quad LED System）
Template for CombiLED with 5 LEDs
シミュレーションはこちら Spectra Viewer CombiLED with 5 LEDs
Template for CombiLED with 7 LEDs
シミュレーションはこちら Spectra Viewer CombiLED with 7 LEDs

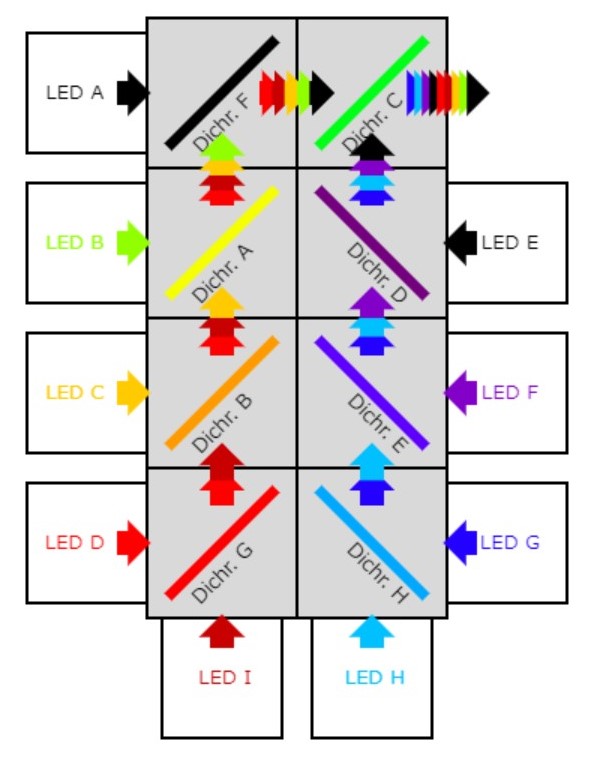

Template for CombiLED with 9 LEDs
シミュレーションはこちら Spectra Viewer CombiLED with 9 LEDs
