光刺激用のファイバーに新しい選択肢LAMBDAファイバーは、テーパー加工された光刺激用ファイバーです。

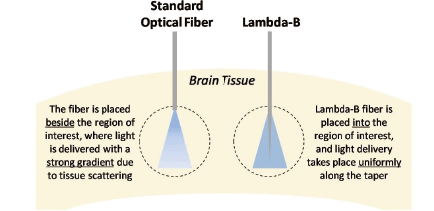

従来のファイバーが先端部からのみ照射されるのに対して、テーパー面全体から広範囲に均一性よく照射されます。
またテーパー加工されているので低侵襲。
特にデリケートな脳幹部位への光刺激にも適してます。
①コア径50 μ m/NA ＝ 0.22、②コア径200 μ m/NA ＝ 0.39、
③コア径200 μ m/NA ＝ 0.66の３種類ございます。
レーザー光をファイバーにカップリングする際の入射角度を調整することで、照射エリアを調整することも可能です。
| 材質 | 石英 |
|---|---|
| ファイバーコア径 | 別表をご参照ください |
| ファイバーNA | 別表をご参照ください |

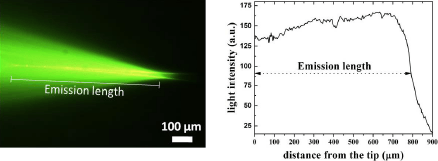

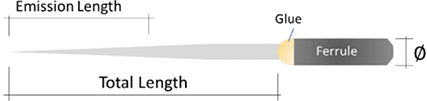

| 照射エリア（Emission Length） | 別表をご参照ください |
| 総長（Total Length） | 〜2m |
| コネクタータイプ（埋め込み用） | φ1.25 mm / φ2.5 ㎜、 セラミック / 金属 フェルール |
| コネクタータイプ（一般） | FCコネクター / SMAコネクター / LCコネクター |
| NA | コア径 | 照射エリア |
|---|---|---|
| 0.22 | 50μm | 0.7mm、0.9mm、1.2mm |
| 0.39 | 200μm | 0.7mm、1.0mm、1.5mm、2.0mm |
| 0.66 | 200μm | 2.0mm |
*照射エリアは特注対応可能です。

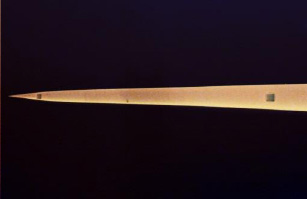

SIGMAファイバーは、金（Au）やアルミニウム（Al）でコーティングされたテーパー面に、20μm 程度の照射窓が加工されています。

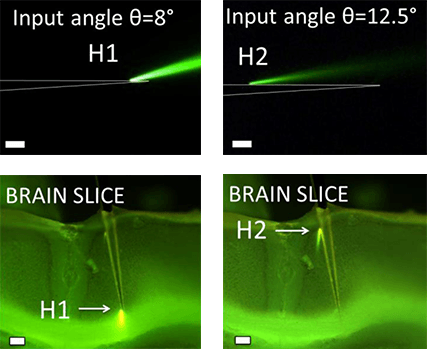

レーザー光をファイバーにカップリングする際の入射角度を調整することで、出射される窓を選択することが可能です。

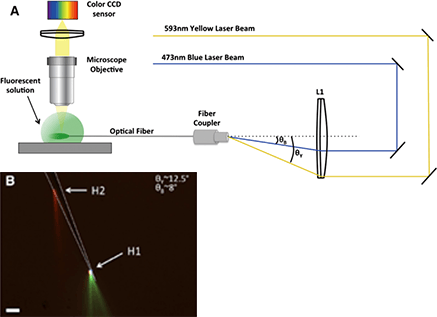

大脳皮質の異なる層を１本のファイバーで交互に刺激したり、異なる波長の光をそれぞれの窓から照射して使用することも可能です。
| ファイバーコア径 | 50μm |
|---|---|
| 材質 | 石英 |
| ファイバーNA | 0.22 |
| コーティングタイプ | 金（Au）もしくはアルミニウム（Al） |

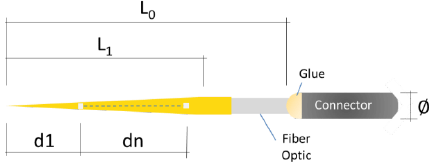

| テーパー長さ（L1） | 1mm～3mm |
| 総長（L0） | 〜2m |
| 窓１から先端までの距離（d1） | 10μm～100μm |
| 窓１から窓nまでの距離（dn） | 500μm～1500μm |
| コネクタータイプ（埋め込み用） | φ1.25 mm / φ2.5 ㎜、 セラミック / 金属 フェルール |
| コネクタータイプ（一般） | FCコネクター / SMAコネクター / LCコネクター |
※照射窓の位置、数につきましては、特注対応可能です。お気軽にお問合せください。
