Sarspec社製品 分光器・光源・測定ユニット

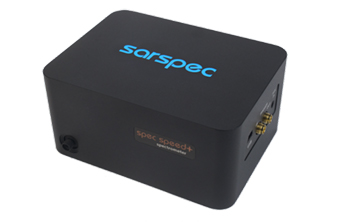

SPEC SPEED+ 高速積算タイプ小型分光器

高速にデータを取得したい時はSPEC SPEED+ (最速2857スペクトル/秒)
  • ■CCD分光器としては最速の2us~積算時間の設定が可能。
  • ■バッファリング機能で100スペクトルまで2857/秒で測定が可能。
  • ■感度向上のため、高さ1000um のピクセルセンサーを使用。
  • ■最大量子効率78%
  • ■トリガー機能で外部装置と同期させて測定が簡単
  • ■専用ソフトウェア付属!
SPEC SPEED+ UV/Vis/NIR SPEC SPEED+ UV SPEC SPEED+ UV/Vis SPEC SPEED+ Vis/NIR
測定波長範囲 200-1050nm 200-420nm 200-880nm 380-1050nm
入射スリット 25μm 25μm 25μm 25μm
グレーティング 500lines @300nm 1800lines @250nm 600lines @300nm 600lines @750nm
波長分解能 1.7nm 0.5nm 1.4nm 1.4nm
ディテクタ 2048 pixels CCD array
Back Thinned
Hamamatsu
2048 pixels CCD array
Back Thinned
Hamamatsu
2048 pixels CCD array
Back Thinned
Hamamatsu
2048 pixels CCD array
Back Thinned
Hamamatsu
ピクセル幅 x 高さ 14 x 1000μm 14 x 1000μm 14 x 1000μm 14 x 1000μm
光学方式 Czerny Turner型 Czerny Turner型 Czerny Turner型 Czerny Turner型
オーダーソーティング
フィルター
含む - 含む 含む
集光レンズ オプション(ESモデル) オプション(ESモデル) オプション(ESモデル) オプション(ESモデル)
焦点距離 50mm 50mm 50mm 50mm
ダークノイズ(RMS) 19 19 19 19
ダイナミックレンジ 3450 3450 3450 3450
S/N比(Low noise ON/OFF) 450/340 450/340 450/340 450/340
リニアリティ 99.99% 99.99% 99.99% 99.99%
積算時間 2μs-2.8s 2μs-2.8s 2μs-2.8s 2μs-2.8s
量子効率(%)@peak 78% @600nm 78% @600nm 78% @600nm 78% @600nm
Pixel Well Depth 200000 200000 200000 200000
PRNU 3% 3% 3% 3%
A/D分解能 16bits 16bits 16bits 16bits
インターフェース Mini USB 2.0 Mini USB 2.0 Mini USB 2.0 Mini USB 2.0
Trigger In/Out In/Out In/Out In/Out
Trigger Delay Out Out Out Out
ファイバーコネクター SMA905 SMA905 SMA905 SMA905
重量 660g 660g 660g 660g
寸法(mm) 119(L) x 90(D) x 60(H) 119(L) x 90(D) x 60(H) 119(L) x 90(D) x 60(H) 119(L) x 90(D) x 60(H)
型番 SP-SPEED-UV-Vis-NIR SP-SPEED-UV SP-SPEED-UV-Vis SP-SPEED-Vis-NIR
オプション(感度向上) SP-SPEED-UV-Vis-NIR-ES SP-SPEED-UV-ES SP-SPEED-UV-Vis-ES SP-SPEED-Vis-NIR-ES

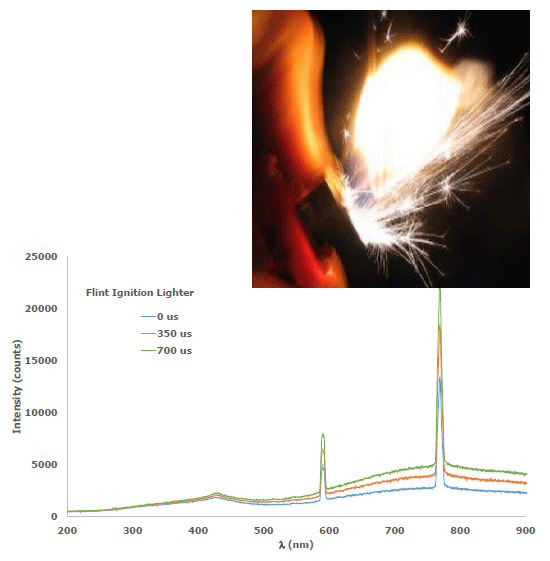

実測例:SPEC SPEED+ UV/Vis

付属ソフトウェア(Light Scan+)のバーストモードを使用して、ライターの点火のスペクトルを取得しました。
このモードでは、350マイクロ秒ごとにフルスペクトルを取得することができ、超高速プロセスのモニタリングに最適です。
