Sarspec社製品 分光器・光源・測定ユニット

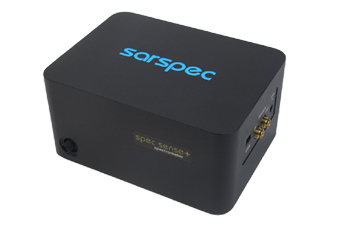

SPEC SENSE+ 高感度タイプ小型分光器

微弱な蛍光など高感度を要求されるアプリケーションにはSPEC SENSE+
  • ■高感度検出モデルなので、微弱な蛍光や、ラマンのアプリケーションに最適。
    (蛍光測定時、フェムトモル濃度レベルまで測定可能)
  • ■感度向上のため、高さ1000umのピクセルセンサーを使用。
  • ■化学、バイオの分野で高速なイベントを追跡することができるKinetics計測にも対応できる取得スピード。
  • ■最大量子効率78%
  • ■トリガー機能で外部装置と同期させて測定が簡単
  • ■専用ソフトウェア付属!
SPEC SENSE+ UV/Vis/NIR SPEC SENSE+ UV SPEC SENSE+ FL SPEC SENSE+ UV/Vis
測定波長範囲 200-1050nm 200-400nm 300-1000nm 200-880nm
入射スリット 200μm 200μm 200μm 200μm
グレーティング 500lines @300nm 1800lines @250nm 600lines @500nm 600lines @300nm
波長分解能 6.5nm 1.8nm 5.4nm 5.4nm
ディテクタ 2048 pixels CCD array
Back Thinned
Hamamatsu
2048 pixels CCD array
Back Thinne
dHamamatsu
2048 pixels CCD array
Back Thinne
dHamamatsu
2048 pixels CCD array
Back Thinned
Hamamatsu
ピクセル幅 x 高さ 14 x 1000μm 14 x 1000μm 14 x 1000μm 14 x 1000μm
光学方式 Czerny Turner型 Czerny Turner型 Czerny Turner型 Czerny Turner型
オーダーソーティング
フィルター
含む - 含む 含む
集光レンズ 含む 含む 含む 含む
焦点距離 50mm 50mm 50mm 50mm
ダークノイズ(RMS) 19 19 19 19
ダイナミックレンジ 3450 3450 3450 3450
S/N比 509 509 509 509
リニアリティ 99.99% 99.99% 99.99% 99.99%
積算時間 1ms-2.8s 1ms-2.8s 1ms-2.8s 1ms-2.8s
量子効率(%)@peak 78% @600nm 78% @600nm 78% @600nm 78% @600nm
Pixel Well Depth 200000 200000 200000 200000
PRNU 3% 3% 3% 3%
A/D分解能 16bits 16bits 16bits 16bits
インターフェース Mini USB 2.0 Mini USB 2.0 Mini USB 2.0 Mini USB 2.0
Trigger In/Out In/Out In/Out In/Out
Trigger Delay Out Out Out Out
ファイバーコネクター SMA905 SMA905 SMA905 SMA905
重量 660g 660g 660g 660g
寸法(mm) 119(L) x 90(D) x 60(H) 119(L) x 90(D) x 60(H) 119(L) x 90(D) x 60(H) 119(L) x 90(D) x 60(H)
型番 SP-SENSE-UV-Vis-NIR SP-SENSE-UV SP-SENSE-FL SP-SENSE-UV-Vis

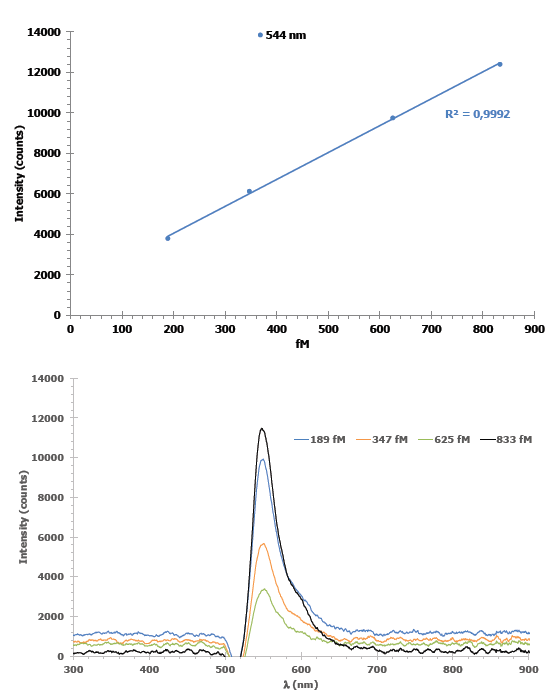

実測例:SPEC SENSE + FL

下のアプリケーションは、 SPEC SENSE + FL、495nm LED、
キュベットホルダーおよび1000μmファイバーを使用して、フェムトモル濃度のエオシン Y・エタノール溶液を測定した様子です。
この構成はFLUORESCENCE SPEC PACK CUVと同じ構成です。

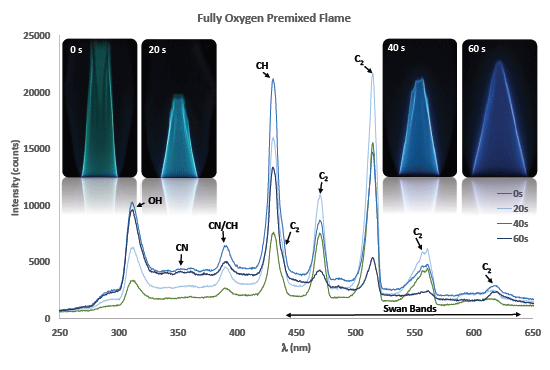

実測例:SPEC SENSE+UV/Vis/NIR

下の例は、時間経過と共に混合ガスの構成の変化を追ったスペクトルです。
付属ソフトウェア(LightScan)のキネティクスモジュールを使用して、0、20、40、60秒と変化を追ったスペクトルを取得しました。
