Mightex社製GCSシリーズ高出力LED光源は、LED光を液体ライトガイド(LLG)または光ファイバーバンドルに高効率で集光するように設計されています。GCSシリーズ光源は、コア径3～8mmのほぼすべてのライトガイドが使用可能です。
この度、マルチチップLEDが製品ラインナップに追加されました(Type-B)。マルチチップLEDは、シングルチップLED(Type-A)の4倍のパワーを備えています。高出力モデル(7W以上のType-B)は冷却ファンが付いており、他のモデルとは固体形状が異なります。
特長
- ■高出力UV / VIS / NIR / 白色 リキッドライトガイド出社LED光源
- ■VIS、UV、NIRの幅広い波長ラインナップ
アプリケーション
- ■顕微鏡検査
- ■蛍光観察
- ■センシング
- ■医療画像処理
- ■半導体装置
- ■試験装置
- ■医療機器
- ■マシンビジョン
波長／型番

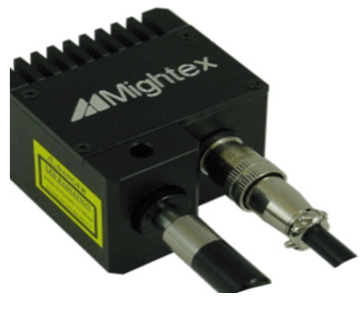

TypeA GCS（パッシブクーリングタイプ）
| 型番 | タイプ | 仕様波長 (nm) |
Iop (mA) | Vop (V) | 標準輝度 Flux2,3 (mW) |
| GCS-0340-02-xxxxx | DUV 340nm | 340 | 500 | 4.3 | 12 |
| GCS-0365-04-xxxxx | UV 365nm | 365 | 1000 | 3.65 | 300 |
| GCS-0380-03-xxxxx | UV 380nm, 3W | 380 | 1000 | 3.2 | 80 |
| GCS-0385-04-xxxxx | UV 385nm | 385 | 1000 | 3.65 | 300 |
| GCS-0390-03-xxxxx | UV 390nm | 390 | 1000 | 3.1 | 165 |
| GCS-0395-03-xxxxx | UV 395nm | 395 | 1000 | 3.1 | 180 |
| GCS-0400-03-xxxxx | UV 400nm, 3W | 400 | 1000 | 3.1 | 175 |
| GCS-0405-03-xxxxx | UV 405nm | 405 | 1000 | 3 | 215 |
| GCS-0410-03-xxxxx | 410nm | 410 | 1000 | 3 | 210 |
| GCS-0415-03-xxxxx | 415nm | 415 | 1000 | 3 | 210 |
| GCS-0430-02-xxxxx | 430nm | 430 | 500 | 3.8 | 130 |
| GCS-0455-04-xxxxx | Royal Blue | 455 | 1000 | 3.9 | 165 |
| GCS-0470-04-xxxxx | Blue, 4W | 470 | 1000 | 3.9 | 130 |
| GCS-0471-04-xxxxx | Blue | 471 | 350 | 3 | 95 |
| GCS-0490-01-xxxxx | 490nm | 490 | 350 | 3.5 | 85 |
| GCS-0505-04-xxxxx | Cyan | 505 | 1000 | 3.9 | 30 |
| GCS-0530-04-xxxxx | Green | 530 | 1000 | 3.9 | 60 |
| GCS-0560-02-xxxxx | 560nm,broadband | 560 | 700 | 2.9 | 120 |
| GCS-0590-03-xxxxx | Amber | 590 | 1000 | 3.2 | 35 |
| GCS-0617-03-xxxxx | Red-Orange | 617 | 1000 | 3 | 100 |
| GCS-0625-03-xxxxx | Red | 625 | 1000 | 3 | 200 |
| GCS-0656-03-xxxxx | Red | 656 | N / A | N / A | N / A |
| GCS-0700-01-xxxxx | 700nm | 700 | 500 | 2.1 | 35 |
| GCS-0720-01-xxxxx | 720nm | 720 | 600 | 2.2 | 50 |
| GCS-0810-02-xxxxx | 810nm | 810 | 800 | 2.2 | 80 |
| GCS-0850-02-xxxxx | 850nm | 850 | 1000 | 2.1 | 125 |
| GCS-0870-01-xxxxx | 870nm | 870 | N / A | N / A | N / A |
| GCS-0910-02-xxxxx | 910nm | 910 | 1000 | 1.9 | 80 |
| GCS-0940-02-xxxxx | 940nm | 940 | 1000 | 2.4 | 125 |
| GCS-0980-01-xxxxx | 980nm | 980 | 500 | 1.4 | 20 |
| GCS-3000-03-xxxxx | Warm White | 3,000K | 1000 | 2.8 | 80 |
| GCS-4000-04-xxxxx | Warm White | 4,000K | 1000 | 3.9 | 95 |
| GCS-5500-04-xxxxx | Cool White | 5,500K | 1000 | 3.9 | 95 |
| GCS-6500-04-xxxxx | Glacier White | 6,500K | 1000 | 3.6 | 95 |
*1: xxxxxはLightguide Adapterコードです。下表を参照してください。
*2: 長さ1m、コア径3mm、NA0.59の液体ライトガイドの出口側で測定。
*3: 製造プロセスおよび温度や電流などの動作パラメータのばらつきにより、特定のLEDの実際の出力は異なる場合があります。本仕様はガイドラインとして使用することを目的としています。

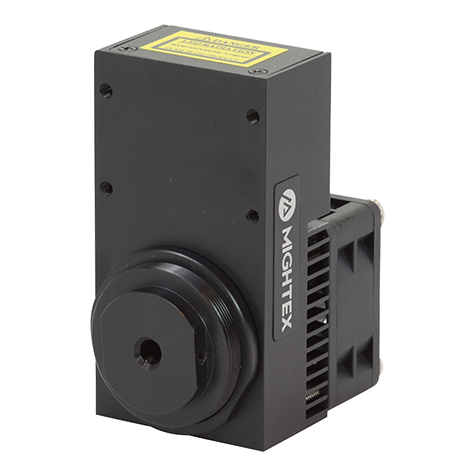

TypeB GCS（クーリングファンタイプ）
| 型番 | タイプ | 仕様波長 (nm) |
Iop (mA) | Vop (V) | 標準輝度 Flux2,3 (mW) |
| GCS-0365-13-xxxxx | UV 365nm, 13W | 365 | 3500 | 3.85 | 950 |
| GCS-0385-07-xxxxx | UV 385nm, 7W | 385 | 500 | 15 | 330 |
| GCS-0385-11-xxxxx | UV 385nm, 11W | 385 | 700 | 15.5 | 410 |
| GCS-0385-13-xxxxx | UV 385nm, 13W | 385 | 3500 | 3.75 | 1180 |
| GCS-0470-15-xxxxx | Blue, 15W | 470 | 1000 | 15 | 400 |
| GCS-0505-12-xxxxx | Cyan | 505 | 1000 | 12.2 | 200 |
| GCS-0530-15-xxxxx | Green, 15W | 530 | 1000 | 15 | 180 |
| GCS-0617-10-xxxxx | Red-Orange, 10W | 617 | 1000 | 10.8 | 300 |
| GCS-0625-07-xxxxx | Red, 7W | 625 | 700 | 9.6 | 400 |
| GCS-3000-12-xxxxx | Warm White, 12W | 3,000K | 1000 | 12 | 240 |
| GCS-5500-12-xxxxx | Cool White, 12W | 5,500K | 1000 | 12 | 300 |
| GCS-6500-15-xxxxx | Glacier White, 15W | 6,500K | 1000 | 15 | 300 |
*1: xxxxxはLightguide Adapterコードです。下表を参照してください。
*2: 長さ1m、コア径3mm、NA0.59の液体ライトガイドの出口側で測定。
*3: 製造プロセスおよび温度や電流などの動作パラメータの変動により、特定のLEDの実際の出力は異なります。本仕様はガイドラインとして使用することを目的としています。
* タイプB LEDのLEDコントローラを注文する場合は、AC/DC電源アダプタを標準の12Vから24Vに変更してください。

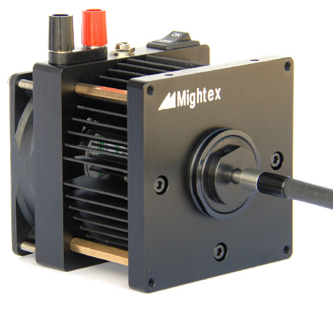

TypeH GCS（スーパーハイパワー、クーリングファンタイプ）
| 型番 | タイプ | 仕様波長 (nm) |
Iop (mA) | Vop (V) | 標準輝度 Flux2,3 (mW) |
| GCS-0365-48-xxxxx | UV 365nm, 50W | 365 | 12 | 3.9 | 1300 |
| GCS-0405-50-xxxxx | UV 405nm, 50W | 405 | 13 | 3.8 | 1500 |
| GCS-0470-50-xxxxx | Blue, 50W | 470 | 13 | 3.8 | 2000 |
| GCS-0525-60-xxxxx | Green, 60W | 525 | 13 | 4.6 | 800 |
| GCS-0625-38-xxxxx | Red, 40W | 625 | 13 | 2.9 | 700 |
| GCS-6500-33-xxxxx | Glacier White, 30W | 6,500K | 9 | 3.7 | 1200 |
| GCS-6500-65-xxxxx | Glacier White, 65W | 6,500K | 18 | 3.7 | 2200 |
*1: xxxxxはLightguide Adapterコードです。下表を参照してください。
*2: BLS-13000-1 BioLEDコントロールモジュールで達成可能な最大CW出力。長さ1m、コア径3mm、NA0.59の液体ライトガイドの出口側で測定。
*3: 製造プロセスのばらつきや、温度や電流などの動作パラメーターにより、特定のLEDの実際の出力は異なる場合があります。本仕様はガイドラインとして使用することを目的としています。
リキッドライトガイド・アダプター型番（TypeA GCSシリーズのみ）
| アダプター・コード | フェルール直径 (mm) | フェルール長 (mm) |
| A0510 | 5 | ≥10 |
| A0610 | 6 | ≥10 |
| A0710 | 7 | ≥10 |
| A0810 | 8 | ≥10 |
| A0815 | 8 | ≥15 |
波長スペクトル
電気接続用ピン配列
筐体図面

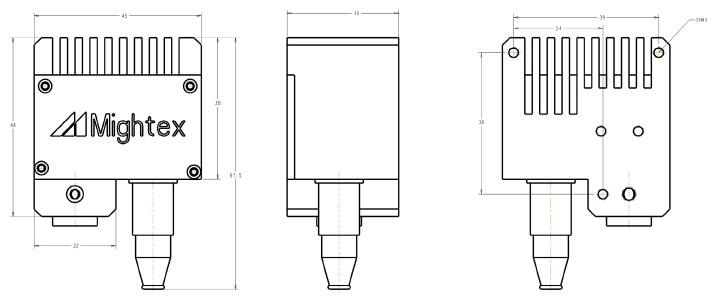

TypeA GCS（パッシブクーリングタイプ）

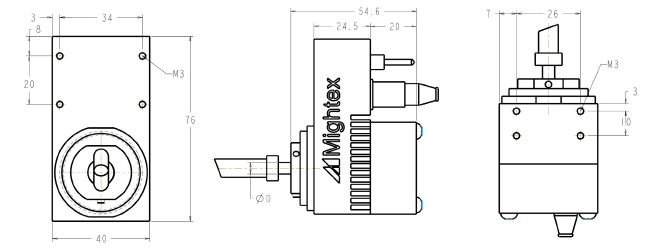

TypeB GCS（クーリングファンタイプ）

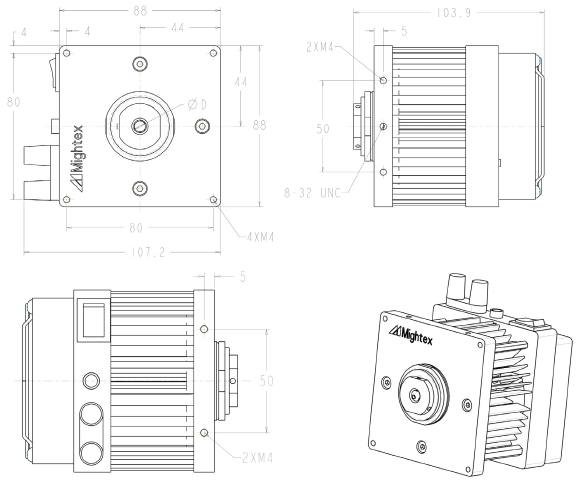

TypeH GCS（スーパーハイパワー、クーリングファンタイプ）

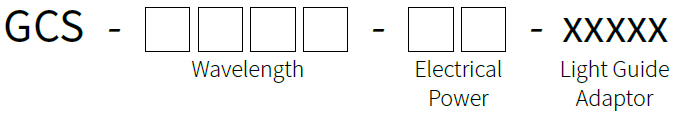

ご注文方法
例）GCS-0470-15-A0510＝15W 470nmライトガイド出射LED光源。Mightex社製3mmリキッドライトガイド (フェルール外径5mm）接続用標準アダプタ付き。
※詳しくは弊社までお問い合わせ下さい。
