Mightex社製FCSシリーズファイバー出射型LED光源は、高出力LEDと独自の結合光学系を採用することでハイパワーを実現しています。FCSシリーズは、顕微鏡アプリケーション、OEMアプリケーション向けの光源として最適です。
特長
- ■高出力UV / VIS / NIR / 白色 ファイバー出射型LED光源
- ■光路上に可動部品がないため、振動や電気的ノイズが少ない
- ■LEDコントローラーを使用した光源の制御が可能(オプション)
アプリケーション
- ■顕微鏡検査
- ■蛍光観察
- ■センシング
- ■半導体装置
- ■検査機器
- ■医療機器
- ■マシンビジョン
波長／型番

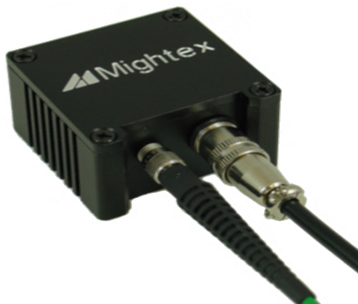

TypeA FCS（パッシブクーリングタイプ）
| 型番 | タイプ | 仕様波長 (nm) |
Iop (mA) |
Vop (V) |
標準輝度 Flux1,2 (mW) 400µm 0.22NA ファイバ使用時 |
標準輝度 Flux2 (mW) 400µm 0.39NA ファイバ使用時 |
| FCS-0000-000 | Cool White | 5,500K | 1000 | 3.9 | 3.2 | 10.1 |
| FCS-0001-000 | Warm White | 4,000K | 1000 | 3.9 | 3.2 | 10.1 |
| FCS-0002-000 | Glacier White | 6,500K | 1000 | 3.6 | 3.2 | 10.1 |
| FCS-0003-000 | Warm White | 3,000K | 1000 | 2.8 | 2.8 | 8.8 |
| FCS-0000-000 | Cool White | 5,500K | 1000 | 3.9 | 3.2 | 10.1 |
| FCS-0001-000 | Warm White | 4,000K | 1000 | 3.9 | 3.2 | 10.1 |
| FCS-0002-000 | Glacier White | 6,500K | 1000 | 3.6 | 3.2 | 10.1 |
| FCS-0003-000 | Warm White | 3,000K | 1000 | 2.8 | 2.8 | 8.8 |
| FCS-0265-000 | Deep UV | 265 | 350 | 6.3 | 100μW | N/A |
| FCS-0280-001 | Deep UV | 280 | 500 | 5.8 | 400μW | N/A |
| FCS-0285-001 | Deep UV | 285 | 500 | 5.8 | 450μW | N/A |
| FCS-0300-000 | Deep UV | 300 | 500 | 6 | 300μW | N/A |
| FCS-0310-001 | Deep UV | 310 | 500 | 5.8 | 360μW | N/A |
| FCS-0325-001 | Deep UV | 325 | 500 | 5.4 | 220μW | N/A |
| FCS-0340-001 | Deep UV | 340 | 500 | 4.3 | 0.6 | 1.1 |
| FCS-0365-001 | UV 365nm | 365 | 1000 | 3.65 | 5.8 | 18 |
| FCS-0380-000 | UV 380nm | 380 | 1000 | 3.2 | 2.8 | 5.6 |
| FCS-0385-001 | UV 385nm | 385 | 1000 | 3.65 | 5.8 | 18 |
| FCS-0390-000 | UV 390nm | 390 | 1000 | 3.1 | 5.8 | 11.6 |
| FCS-0395-000 | UV 395nm | 395 | 1000 | 3.1 | 6.2 | 12.4 |
| FCS-0400-000 | UV 400nm, 1W |
400 | 350 | 3.5 | 0.8 | 2.5 |
| FCS-0400-001 | UV400nm, 4W |
400 | 1000 | 4.1 | 3.5 | 10.5 |
| FCS-0405-000 | UV405nm | 405 | 1000 | 3 | 7.5 | 15 |
| FCS-0410-000 | UV410nm | 410 | 1000 | 3 | 7.3 | 14.6 |
| FCS-0415-000 | UV415nm | 415 | 1000 | 3 | 7.2 | 14.4 |
| FCS-0430-000 | 430nm | 430 | 500 | 3.8 | 2.9 | 5.8 |
| FCS-0455-000 | 455nm | 455 | 1000 | 3.9 | 7 | 22 |
| FCS-0470-000 | 470nm | 470 | 1000 | 3.9 | 7 | 14 |
| FCS-0471-000 | 471nm | 471 | 350 | 3 | 2.1 | 4.2 |
| FCS-0490-000 | 490nm | 490 | 350 | 3.5 | 3.2 | 6.4 |
| FCS-0505-000 | 505nm | 505 | 1000 | 3.9 | 3.5 | 11 |
| FCS-0530-000 | 530nm | 530 | 1000 | 3.9 | 3.5 | 11 |
| FCS-0560-000 | 560nm broadband |
560 | 700 | 2.9 | 5.5 | 11 |
| FCS-0590-000 | 590nm | 590 | 1000 | 3.2 | 1.2 | 3.8 |
| FCS-0617-000 | 617nm | 617 | 1000 | 3 | 6.5 | 20 |
| FCS-0625-000 | 625nm | 625 | 1000 | 3 | 6.5 | 20 |
| FCS-0656-000 | 656nm | 656 | 1000 | 3.1 | 6.5 | 20 |
| FCS-0657-000 | 657nm | 657 | 350 | 2.4 | 1 | 3.1 |
| FCS-0680-000 | 680nm | 680 | 600 | 2.7 | 1.4 | 4.4 |
| FCS-0700-000 | 700nm | 700 | 500 | 2.1 | 0.6 | 1.2 |
| FCS-0720-000 | 720nm | 720 | 600 | 2.2 | 0.9 | 1.8 |
| FCS-0740-000 | 740nm | 740 | 1000 | 2.9 | 3.6 | 11 |
| FCS-0780-000 | NIR 780nm | 780 | 800 | 2.5 | 2.2 | 6.9 |
| FCS-0810-000 | NIR 810nm | 810 | 800 | 2.2 | 1.5 | 3 |
| FCS-0850-000 | NIR 850nm | 850 | 1000 | 2.1 | 4 | 12.6 |
| FCS-0870-000 | NIR 870nm | 870 | 700 | 1.9 | 1.4 | 4.4 |
| FCS-0910-000 | NIR 910nm | 910 | 1000 | 1.9 | 1.5 | 4.7 |
| FCS-0940-000 | NIR 940nm | 940 | 1000 | 2.4 | 4 | 12.6 |
| FCS-0980-000 | NIR 980nm | 980 | 500 | 1.4 | 0.4 | 0.8 |
*1: コア径400μm、NA0.22のファイバーで測定。出力光パワーはファイバーのコア面積とNA2にほぼ比例します。たとえば、上記の最後の列に示すように、コア径400μm、NA0.39ファイバーの場合、出力電力はVIS / IR LEDの場合は 3.14X、DUV LEDの場合は1.8Xになります（チップサイズが小さいため）。
*2: 製造プロセスおよび温度や電流などの動作パラメータの変動により、特定のLEDの実際の出力は異なる場合があります。本仕様はガイドラインとして使用することを目的としています。

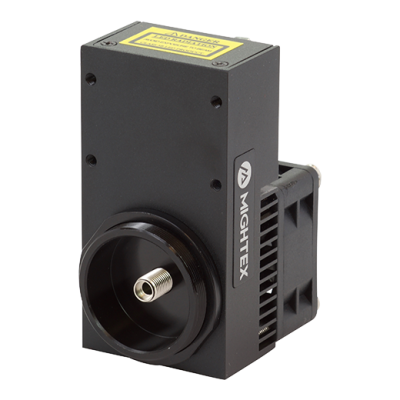

TypeB FCS（クーリングファンタイプ）
| 型番 | タイプ | 仕様波長 (nm) |
Iop (mA) |
Vop (V) |
標準輝度 Flux1,2 (mW) 400µm 0.22NA ファイバ使用時 |
標準輝度 Flux2 (mW) 400µm 0.39NA ファイバ使用時 |
| FCS-0470-100 | Blue | 470 | 3000 | 4.6 | 11 | 21 |
| FCS-0530-100 | Green | 530 | 2400 | 4.9 | 8 | 15 |
| FCS-0540-100 | Broadband Green | 540 | 3000 | 4.6 | 10 | 20 |
| FCS-0625-100 | Red | 625 | 2400 | 2.9 | 9 | 22 |
*1: コア径400μm、NA0.22のファイバーで測定。出力光パワーはファイバーのコア面積とNA2にほぼ比例します。たとえば、上記の最後の列に示すように、コア径400μm、NA0.39ファイバーの場合、出力電力はVIS / IR LEDの場合は3.14X、DUV LEDの場合は1.8Xになります（チップサイズが小さいため）。
*2: BLS-3000-2 BioLED制御モジュールで達成可能な最大CW出力。
*3: 製造プロセスおよび温度や電流などの動作パラメータの変動により、特定のLEDの実際の出力は異なる場合があります。本仕様はガイドラインとして使用することを目的としています。
TypeH FCS（スーパーハイパワー、クーリングファンタイプ）
| 型番 | タイプ | 仕様波長 (nm) |
Iop (mA) |
Vop (V) |
標準輝度 Flux1,2 (mW) 400µm 0.22NA ファイバ使用時 |
標準輝度 Flux2 (mW) 400µm 0.39NA ファイバ使用時 |
| FCS-0365-200 | UV | 365 | 12 | 4 | 60 | 180 |
| FCS-0405-200 | UV | 405 | 13 | 3.8 | 70 | 210 |
| FCS-0470-200 | Blue | 470 | 13 | 3.8 | 90 | 280 |
| FCS-0525-200 | Green | 525 | 13 | 4.6 | 50 | 160 |
| FCS-0625-200 | Red | 625 | 13 | 2.9 | 40 | 130 |
| FCS-6500-200 | Glacier White | 6500K | 9 | 3.7 | 60 | 180 |
*1: コア径1000μm、NA0.22のファイバーで測定。出力光パワーはファイバーのコア面積とNA2にほぼ比例します。
*2: BLS-13000-1E BioLEDコントロールモジュールで達成可能な最大CW出力。
*3: 製造プロセスのばらつきや温度、電流などの動作パラメーターにより、特定のLEDの実際の出力は異なる場合があります。本仕様はガイドラインとして使用することを目的としています。

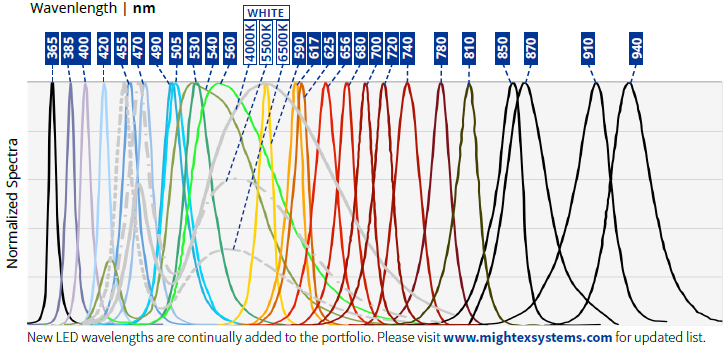

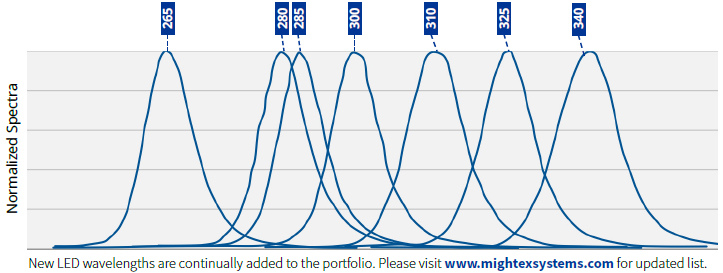

波長スペクトル
電気接続用ピン配列
筐体図面

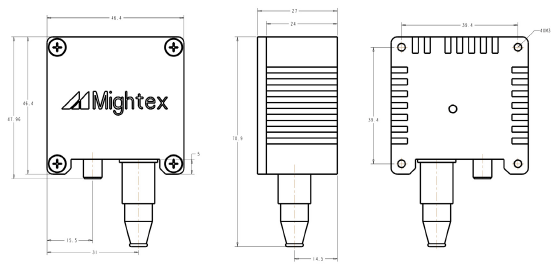

TypeA FCS（パッシブクーリングタイプ）

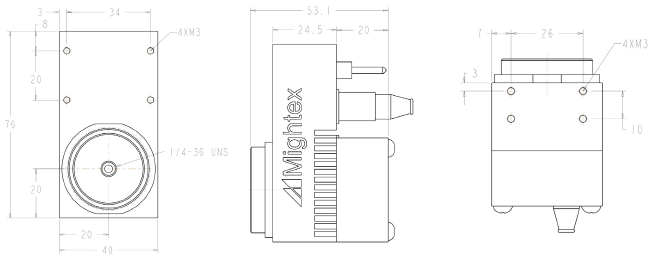

TypeB FCS（クーリングファンタイプ）

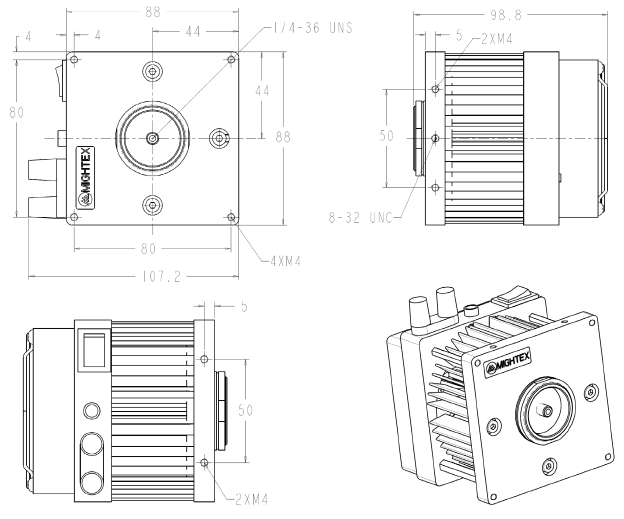

TypeH FCS（スーパーハイパワー、クーリングファンタイプ）

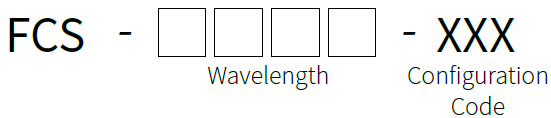

ご注文方法
例）FCS-0470-000＝ファイバー出射型LED光源SMAアダプタ付き
※詳しくは弊社までお問い合わせ下さい。
