偏光素子 / 波長板

グラントムソン プリズム

グラントムソン偏光プリズムは、大きな視野角と高い偏光特性とを有する扱いやすい偏光子です。プリズム同士が接着されているので、斜面での反射ロスは少ないですが、高出力レーザーや紫外域には不向きです。

一般仕様

材質 方解石
有効径 > (口径の)90%
表面品位 S/D=20/10
透過波面精度 <1/4λ (λ=632.8nm)
ビーム変位 < 3分
波長帯域 350 nm - 2200 nm
消光比 方解石: < 5 x 10-5
コーティング MgF2単層コート
レーザー耐性 < 100 MW/cm2
マウント 黒アルマイト処理アルミニウム

詳細表

型番 材質 波長帯域 口径
(mm)
視野角 消光比 ビーム
変位
レーザー
耐性
(MW/cm2

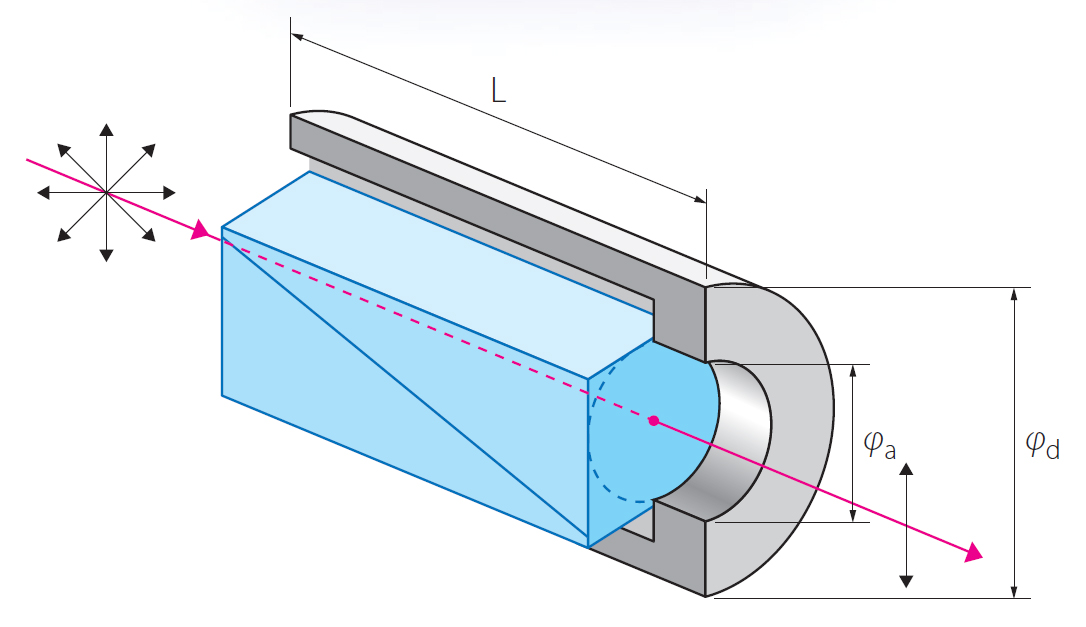

マウントサイズ
(外径x長さ)mm
GT-Cal-35220-8 方解石 350 - 2200 nm 8.0 < 15° 5×10-5 < 3分 100 25.4x28.0
GT-Cal-35220-10 10.0 25.4x33.0
GT-Cal-35220-12.7 12.7 25.4x40.0

[2015年6月1日改訂]
