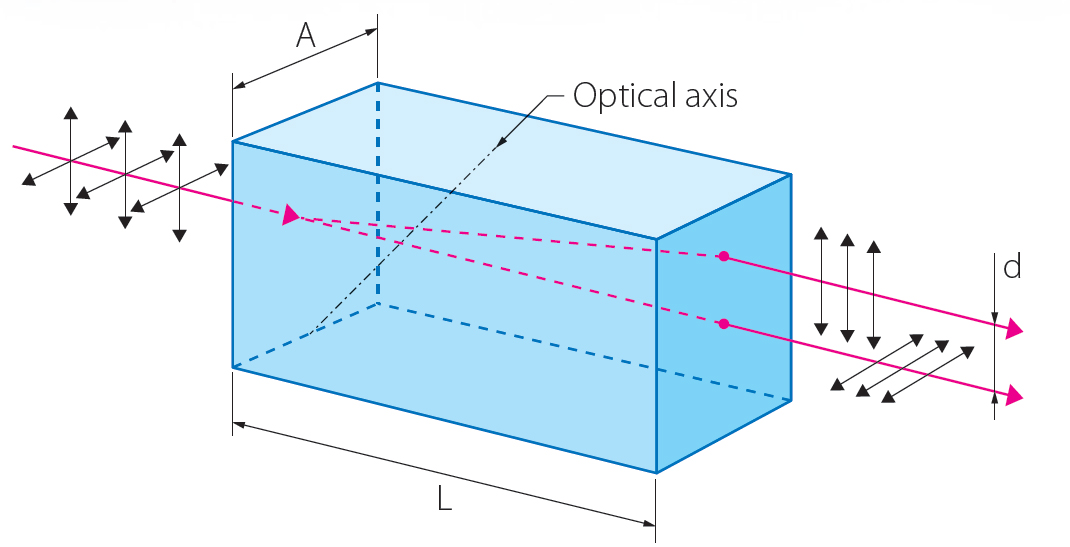

ビームディスプレイサーは小口径のビームの常光線と異常光線を平行に分ける偏光素子であります。プリズムの長さにより平行光の分離幅は変化致します。
*長さ20mm以上につきましても特注にて対応可能です。
*材質につきましては、水晶やルチルでの特注対応も可能です。
一般仕様
| 材質 | 方解石、YVO4 |
| 有効径 | ＞ （口径の）90％ |
| 表面品位 | S/D=60/40 |
| 透過波面精度 | ＜1/4λ （λ＝632.8nm） |
| ビーム変位 | ＜ 3分 |
| コーティング | なし *特注にて、ARコーティングも可能です。 |
| マウント | なし |
詳細表
| 型番 | 材質 | 寸法 AxA (mm) |
分離幅 (mm) |
ビーム 変位 |
| BD-Cal-55-1 | 方解石 | 5 ｘ 5 | 1 | ＜ 3分 |
| BD-Cal-55-2 | 2 | |||
| BD-Cal-55-3 | 3 | |||
| BD-Cal-88-1 | 8 ｘ 8 | 1 | ||
| BD-Cal-88-2 | 2 | |||
| BD-Cal-88-3 | 3 | |||
| BD-YVO-55-1 | YVO4 | 5 ｘ 5 | 1 | ＜ 3分 |
| BD-YVO-55-2 | 2 | |||
| BD-YVO-55-3 | 3 | |||
| BD-YVO-88-1 | 8 ｘ 8 | 1 | ||
| BD-YVO-88-2 | 2 | |||
| BD-YVO-88-3 | 3 |
[2015年6月1日改訂]
